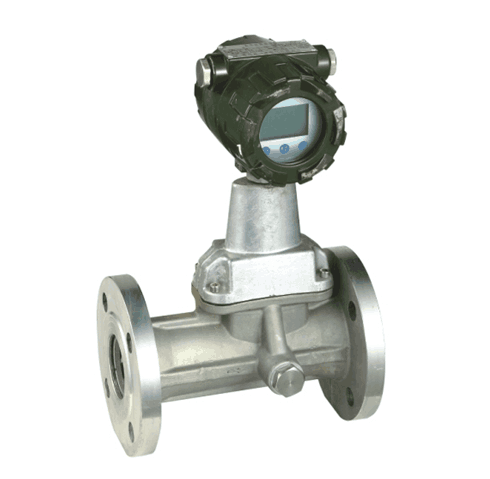

旋進漩渦流量計是我公司開發研制的具有國內領先水平的新型氣體流量儀表。該流量計集流量、溫度、壓力檢測功能于一體，并能進行溫度、壓力、壓縮因子自動補償，是石油、化工、電力、冶金等行業用于氣體計量的理想儀表。 一、產品主要特點

 ● 無機械可動部件，不易腐蝕，穩定可靠，壽命長，長期運行無須特殊維護。

 ●采用16位電腦芯片，集成度高，體積小，性能好，整機功能強。

 ●流量計集流量探頭、微處理器、壓力、溫度傳感器于一體，采取內置式組合，使結構更加緊湊，可直接測量流體的流量、壓力和溫度，并自動實時跟蹤補償和壓縮因子修正。

 ●采用雙檢測技術可有效的提高檢測信號強度，并抑制由管線振動引起的干擾。

 ●采用國內領先的智能抗震技術，有效的抑制了振動和壓力波動造成的干擾信號。

 ●采用漢子點陣顯示屏，顯示位數多，讀數直觀方便，可直接現實工作狀態下的體積流量、標準狀態下的體積流量、總量，以及介質壓力、溫度等   參數。

 ●采用EEPROM技術，參數設置方便，可永久保存，并可保存最長達一年的歷史數據。

 ●轉換器可輸出脈沖、4-20mA模擬信號，并具有RS485接口，可直接與微機聯網，傳輸距離可達1.2km。

 ●多物理量參數報警輸出，可由用戶任選其中之一。

 ●整機功耗低，可用內電池供電，也可外界電源。

 ●多種材質，可測量特殊氣體，如紫銅測量氯氣。

 二、工作原理

      流量傳感器的流通剖面類似文丘利管的型線。在入口側安放一組螺旋型導流葉片，當流體進入流量傳感器時，導流葉片迫使流體產生劇烈的旋渦流。當流體進入擴散段時，旋渦流受到回流的作用，開始作二次旋轉，形成陀螺式的渦流進動現象。該進動頻率與流量大小成正比，不受流體物理性質和密度的影響，檢測元件測得流體二次旋轉進動頻率就能在較寬的流量范圍內獲得良好的線性度。信號經前置放大器放大、濾波、整形轉換為與流速成正比的脈沖信號，然后再與溫度、壓力等檢測信號一起被送往微處理器進行積算處理，最后在液晶顯示屏上顯示出測量結果（瞬時流量、累計流量及溫度、壓力數據）。

三、技術參數與功能

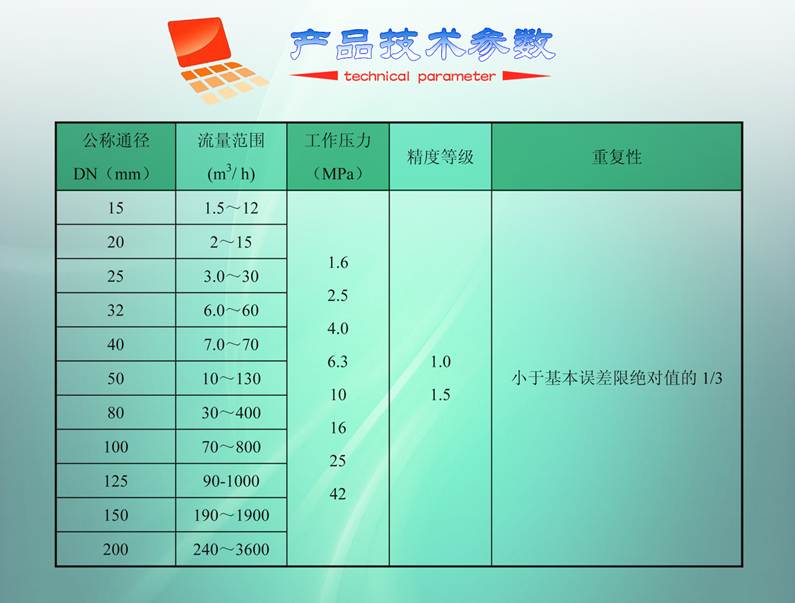

   3.1規格、參數、性能指標

3.2 標準狀態條件：P=101.325KPa，T=293.15K

     3.3 使用條件：

     環境溫度：-30°C～+65°C      相對濕度：5%～95%      介質溫度：-20°C～+80°C      大氣壓力：86KPa～106KPa

    3.4電氣性能指標

    3.4.1 工作電源：

    A.外電源：+24VDC±15%，紋波<5%,適用于4～20mA輸出、脈沖輸出、報警輸出、RS-485、Hart等；

    B.內電源：1組3.6V鋰電池（ER26500）,當電壓低于3.0V時，出現欠壓指示。

    3.4.2 整機功耗：

    A. 外電源：<2W；

    B. 內電源：平均功耗1mW，可連續使用兩年以上。

    3.4.3 輸出方式

    1）脈沖輸出

    2）當量輸出

    3）RS-485通信（光電隔離）

    4）4-20mA標準電流信號（光電隔離）

     與標準體積流量成正比，4mA對應0m3/h，20mA對應最大標準體積流量（該值可在一級菜單中進行設置），制式：兩線制、三線制、四線制，流量計可根據所插電流模塊自動識別，并正確輸出。

  四、選型與安裝

  4.1 流量計的選型

      在選型過程中應把握兩條原則;即：一要保證生產安全，二要保證使用精度。為此必須落實三個選型參數，即近期和遠期的最大、最小及常用流量（主要用于選定儀表公稱通徑）、被測介質的設計壓力（主要用于選定儀表的公稱壓力等級）、實際工作壓力（主要用于選定儀表壓力傳感器的壓力等級）。

      a.當已知被測流量為工況體積流量時，可直接按表中的流量范圍選取適配的公稱通徑；

      b.當已知被測流量為標況條件下的體積流量時，應先將標況體積流量QN換算為工況體積流量Qv，再按技術參數表中的流量范圍選取相應的公稱通徑；

      c.當兩種口徑流量計均能覆蓋最低和最高體積流量時，在壓損允許下，應盡量選小口徑；

      d.勿使實際最小流量Qmin低于所選公稱通徑流量計的流量下限；

      e.流量范圍、公稱壓力有特殊要求時可協議訂貨。

 4.2流量計安裝要求

 4.2.1 安裝

   流量計安裝時，嚴禁在其進出口法蘭處直接進行電焊，以免燒壞流量計內部零件。對于新安裝或檢修后的管道務必進行清掃，去除管道中的雜物后方能安裝流量計。流量計應安裝在便于維修、無強電磁場干擾、無強烈機械振動以及熱輻射影響的場所；流量計不宜用在流量頻繁中斷和有強烈脈動流或壓力脈動的場合；流量計室外安裝時，上部應有遮蓋物，以防雨水浸入和烈日暴曬影響流量計使用壽命；流量計可任意角度安裝，流體的流向應與流量計上標識的流向一致；在管道施工中，應考慮安裝伸縮管或波紋管，以免對流量計造成嚴重的拉伸或斷裂；流量計應與管道同軸安裝，并防止密封片和黃油進入管道內腔；采用外電源時，流量計必須有可靠接地，不得與強電系統共用地線，在管道安裝或檢修時，不得把電焊系統的地線與流量計搭接。

4.2.2直管段要求

   為了不影響流體正常輸送和便于維護，需安裝旁通管道，并保證前≥3DN、后≥1DN的直管段，且保持直管段內壁光滑平直。
